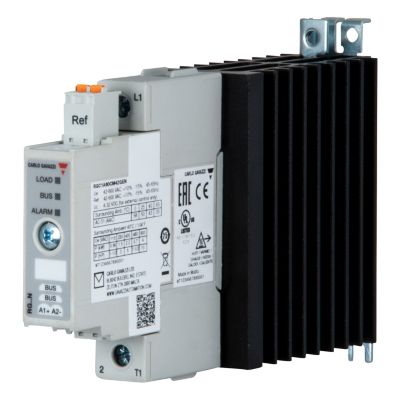

Carlo Gavazzi NRG controller NRG-SSR 1Pol 43Aac DIN 17,8x110x130 - El-teknik

RGC1A60CM32KEN: Et Solid State-Relæ er koblingskomponent i NRG BUS-kæden. Der er integreret overvågning og en kommunikationsgrænseflade til levering af variabler og diagnosticeringsoplysninger i realtid. De variabler, som kan udlæses, er for strøm, spænding, frekvens, effekt, strømforbrug, belastning og SSR-driftstimer. Status for hver Solid State-Relæ kan aflæses. Fejl er specifikt indikeret for at lette fejlfindingen. Med Solid State relæet er det desuden muligt at styre udgangene fra Solid State relæerne via kommunikationsgrænsefladen. Det er et Zero-cross relæ, der inkluderer forskellige skiftetilstande såsom ON/OFF-omskiftning, bursttænding, distribueret fuld cyklus og avanceret fuld cyklus. Relæet er den proportionale kontrolvariant, som også inkluderer fasevinkelskift og Soft Startfunktioner. Relæet kan ikke kommunikere direkte med systemcontrolleren (PLC), men skal konfigureres i en NRG BUS-kæde (som forklaret senere). 1 NRG BUS-kæde kan håndtere op til 32 RG..CM..N'er. Den første RG..N i BUS-kæden er forbundet med NRG-controlleren, mens den sidste RG..N i BUS-kæden skal afsluttes med en BUS-terminator, som leveres sammen med NRG-controlleren. RGC..N-output effekt (med integreret varmeskjold) går op til 660 VAC, 65 A, mens RGS..N-output effekt (uden varmeskjold) går op til 660 VAC, 90 A. Specifikationerne anføres ved 25°C, medmindre andet er angivet.
