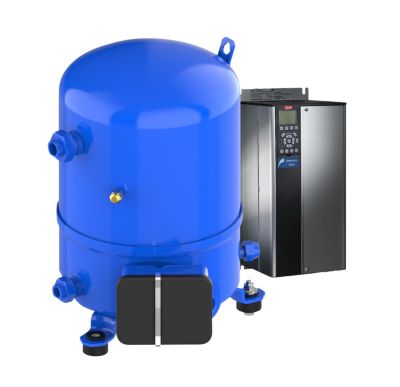

Danfoss VTZ171AGNR1A Stempelkompressor, Køl MT, 480 V, 171,3 cm3, 9100 W (R404A) - Køl

Afgangstilslutning størrelse [in] 1 1/4 in Afgangstilslutningshøjde [mm] 125 mm Aflastningsventil 30 bar/8 bar Antal starter pr. Time [Max] 12 Beskrivelse VTZ171-G Cylinder 4 Diameter [mm] 352 mm Economizer Nej Emballagebredde [mm] 395 mm Emballagehøjde [mm] 600 mm Emballagelængde [mm] 485 mm Emballagemængde 1 Fabrik HP [bar] 25 bar Fabrik LP [bar] 25 bar Family VTZ Farve Blå Fase 3 Fittingmuffe ODF Fittings-bemærkning (leveres kun med rotolock) Fittingstandard Rotolock Frekvens [Hz] 30 - 90 Generationskode A Glas moment [Nm] 50 N-m Glasmontering Gevindskåret Godkendelsesstandard CE certificeret UL certificeret når tilsluttet til frekvensomformer GP LP (målestuds lavtryk) moment [Nm] 15 N-m Høj værdi for nominel spænding ved 50 Hz [V] 480 V Høj værdi for nominel spænding ved 60 Hz [V] 480 V Høj værdi for spændingsområde ved 50 Hz [V] 480 V Høj værdi for spændingsområde ved 60 Hz [V] 480 V Højtryksside max tryk (Ps) 29.4 bar Højtryksside TS max 150 °C Højtryksside TS min -35 °C Højtryksside volume 1.2 l IP-beskyttelsesklasse IP54 (med kabelpakdåse) Kapacitetsregulering Inverter Kompressorstrømforsyning [V/Ph/Hz] 380-480/3/50-60 Konfigurationskode Enkelt Kølemiddelfyldning [kg] [Max] 5 kg Kølemidler R134a R404A R407C Lav værdi for nominel spænding ved 50 Hz [V] 380 V Lav værdi for nominel spænding ved 60 Hz [V] 380 V Lav værdi for spændingsområde ved 50 Hz [V] 380 V Lav værdi for spændingsområde ved 60 Hz [V] 380 V Lavtryksside max tryk (Ps) 22.6 bar Lavtryksside TS max 50 °C Lavtryksside TS min -35 °C Lavtryksside volume 31 l Leverede fittings Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger Leverede instruktioner Installationsvejledninger Leveret montage Eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver Leveret olie Oliefyldning LRA (blokeret rotoramp.) 130 A MMT (maksimal udkoblingsstrøm) 38.1 A Modelnummer VTZ171AGNR1A moment [Nm] 3 N-m Moment jord [Nm] 4 N-m Monteringsmoment [Nm] 50 N-m Motorbeskyttelse Motorbeskyttelse af frekvensomformer Målestuds HP Ingen Målestuds LP Schrader Mærketeknologi Stempelkompressor Network power supply [V/Ph/Hz] 380-415/3/50 460/3/60 Nominel kølekapacitet ved 50 Hz 9.1 kW Nominel kølekapacitet ved 60 Hz 22.3 kW Oliefyldning [L] 3.9 l Olieoversigt 160PZ Olieudligning 3/8 tommer flare SAE Olieudligningsmoment [Nm] 30 N-m Paineliitäntäputken koko [in] 3/4 in Pakkeformat Enkeltpakke Power connections Skrue 4,8 mm Produktgruppe Hermetic compressors Produktnavn VTZ RLA 30.5 A Segmentanvendelse Køling MT Slagvolumen [cm3] 171.26 cm³ Sugetilslutning materiale - Sugetilslutning rørstørrelse [in] 1 1/8 in Sugetilslutning størrelse [in] 1 3/4 in Sugetilslutningshøjde [mm] 233 mm Tegningsnummer 8504018a Teknologi Stempel Test dif. [bar] [Max] 30 bar Test højtryk [bar] [Max] 30 bar Test lavtryk [bar] [Max] 25 bar Tilslutningstype Rotolock Totalhøjde [mm] 518 mm Type VTZ171 Viklingsmodstand for trefasekompressorer med identiske viklinger [Ohm] 0.67 Ohm Viskositet [cP] 32 cP
