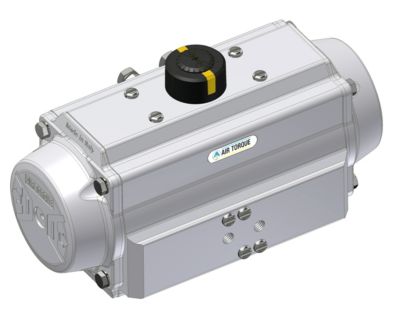

EGO aktuator AT204SR F04 CH11 Cheminova Model - Industri

• 90° drejende pneumatisk aktuator
• Dobbeltvirkende (luft begge veje)
• Fremstillet i specialcoated aluminium
• Rustfri spindel
• Montage iht ISO 5211? F04 Ch 11×11-12mm Female
• Montage iht. VDI/VDE 3845? 80×30 ( M5×8 )? M6×12 - 4×4mm slids Nv 11
• Montage Iht. Namur
• Endestop med -5° til +15° justeringsmulighed
• Indikatorpuk med metalinserts for induktiv aftaster
• Torque ved 6 bar 69,8 Nm
• Vægt 2,7 kg.
• Åbnings tid 0,3 sek.
• Åben Volume 0,49 L
• Lukke tid 0,4 sek.
• Lukket Volume 0,15 L
• Højde 102+20 mm
• Længde 203,5 mm
• Brede 93 mm

 Anvendelse

• Til montering på alle type 90° drejende ventiler og spjæld
• Kan anvendes i udendørs miljø
• Temperaturområde -40°C til 80°C
• Styremediet kan være tørt eller smurt filtreret luft eller ikke aggressiv gas
• Minimum tryk 2,5 bar
• Maximum tryk 8 bar
• Tilslutning til luft 1/8"





Funktion:

• Dobbeltvirkende skal have tryk for at åbne og lukke



Godkendelser og certificering

• ISO 9001 by Lloyds
• DNV typegodkendelse
• SIL3 by TüV
• ATEX 94/9/EC EX II 2 GD c T95°C
• GOSTR



Tilbehør/varianter



Indikering

• 468005700      Indikering EGO boks M
• 468000900      Indikering PNP induktiv



Pilotventil

• 468005606      Pilotventil 24 volt AC
• 468005607      Pilotventil 24 volt DC
• 468005608      Pilotventil 230 volt AC
• 468005609      Pilotventil 115 volt AC
• 468089102      Pilotventil 24 volt DC Ex



Reparations sæt

• 467905420      Standard
• 467905520      Viton sæt for høj temp.
