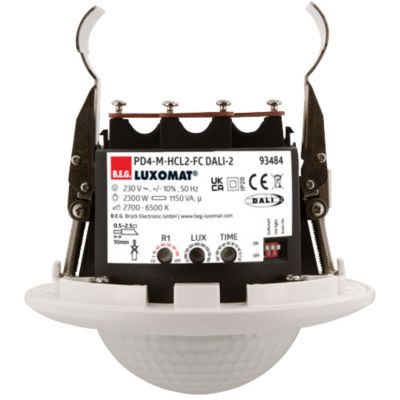

Tilstedeværelesessensor DALI-2 PD4-M-HCL2-i - El-teknik

Produktinformation

Bi-directional tilstedeværelsessensor med integreret Dali controller til energieffektiv og biologisk effektiv lyskontrol (Human Centric belysning)

Integreret DALI strømforsyning og 3 trykknap-indgange

Preset og frit indstillelige HCL kurver (12 ankerpunkter pr 24h)

Justerbar kommunikationstilstand "Broadcast" (1 let zone, uden adressering) eller "Multicast" (flere lys zoner, HVAC, med adressering)

Dim-2-Varm: lysstyrke og farvetemperatur kan justeres trinløst samtidigt med en lang tastetryk

Opkald lys scener

Blandet lysmåling ved brug af den indvendige og udvendige belysnings sensor

Ekstern lyssensor kan svinges med 45

Omskiftningsrelæ med høj ydelse og flere betjeningsmåder, f.eks. DALI -afbryderfunktion, HVAC, tavlebelysning.

Hurtige ibrugtagnings- og vedligeholdelsesprocesser med smartphone-/tablet-app (Android, iOS) - pc´er er ikke nødvendig

Udvidelse af registreringsområdet er mulig med maks fire B.E.G. BMS slaveanordninger

Op til 64 DT8 driver armaturer (Farve Type Tc), fordoble DALI udgangsstrøm med tilbehør kan være nødvendigt

Samtlige funktioner kan kun aktiveres med B.E.G. IR-adapter og en smartphone eller tablet (Android, iOS).

Integreret real-time ur automatisk regulerer farvetemperaturen og lysstyrke sæt punkt med det formål at støtte menneskets biorytmer

til måling/transmission af den aktuelle dagsværdi kan der bruges en ekstern lyssensor til farvetemperatur som tilbehør.

A for primær belysning med segmenteret HCL kontrol via 3 grupper og offset kontrol

Belysning zone B for skrivebord eller accent belysning via separate DALI gruppe eller via integreret relæ

Belysning zone B - Output typen justeres til koblingsudgang (fabriksindstilling) eller regulering output (samme som gruppe 1)

Manuel omskiftning og dæmpning med almindelige omskiftere

Farvetemperaturen kan indstilles separat og kontinuerligt via separat trykknap input

Anvendelseseksempler:

Entréer, Korridor/gangareal, Storrums-kontor, Mødelokale, classrooms/seminar Rooms, sportshaller / lagerrum, parkeringskældre, trapper, toiletter, Teknikrum, cellekontorer

Tekniske data

Spænding:230 V AC ±10% 50 Hz

Dimensioner:P= Ø 124 x 85 mm i= Ø 117 x 100 mm

Strømforbrug:ca. 2 W

Detektionsområde:vandret 360° (Montering på væg)

Rækkevidde:

maks. Ø 24 m på tværs

maks. Ø 8 m frontalt

maks. Ø 6,4 m siddende

Detekteret område bevægelserne detekteres på tværs:450 m² / 2,5 m Monteringshøjde

Fastgørelseshøjde min./maks./anbefalet:2 m / 10 m / 2,5 m

Beskyttelsesgrad/-klasse:P= IP20 / Klasse II i= IP20 / Klasse II

Beskyttelse mod slag:IK04

Omgivelsestemperatur:-25 °C til +50 °C

Kabinet:UV-resistent polycarbonat af høj kvalitet

DALI styring

DALI-udgang:100 mA (garanteret), 120 mA (maks.)

understøttet udstyr:DT5, DT6, DT7, DT8-Tc (HCL only possible with DT8-Tc, 2700 - 6500 K)

understøttede enheder:B.E.G. BMS (Bevægelse detektering)

Tidsindstillinger:1 min – 150 min

Orienteringslys5 – 100 % / OFF / 1 min – 255 min / ∞

Luxindstillet værdi:10 – 2500 Lux

Kontaktsæt (potentialefri NO)

Afbryderstyrke:

2300 W, cos φ = 1

1150 VA, cos φ = 0,5

300 W LED

maks. startstrøm Ip (20 ms) = 165 A, Ip (200 µs) = 800 A

Kontakt-type:1x µ-contakt, lukke/NO

Tidsindstillinger:5 sek. – 120 min (HVAC)
