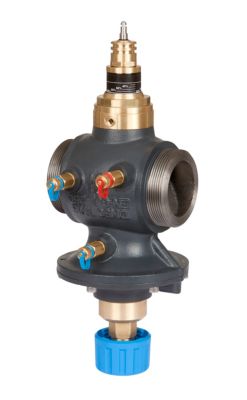

Danfoss AB-QM ventil DN50 PN16 Automatisk flowbegrænser. Trykområde 30-400 kPa - VVS

AB-QM er en trykuafhængig flowbegrænser ogreguleringsventil. Ventilen kan anvendes særskilt som automatisk flowbegrænser eller som kombineret flowbegrænser og reguleringsventil når den monteres med en af de tilhørende aktuatorer.

Ventilen er velegnet som flowbegrænser ogreguleringsventil i forbindelse med fancoils,kølelofter, ventilationsanlæg og 1 strengsradiatorsystemer

• Differenstryk [kPa] [Maks.] 600 kPa
• Emballagemængde 1
• Fabriksindstilling [%] 100 %
• Fjedermateriale Rustfast stål (W.Nr. 1.4568, W.Nr 1.4310)
• Flow højt [m³/t] 12.5 m³/h
• Flow nominelt [m³/t] 12.5 m³/h
• Højde [mm] 344 mm
• Højde med anbefalet aktuator [mm] 454 mm
• Indstilling [%] [Maks.] 100 %
• Indstilling [%] [Min.] 40 %
• Indstillingsprocentdel for én omgang [%] 10 %
• Lukkefunktion Ja
• Læktabshastighed [% Qnom] Maks. 0,05
• Længde [mm] 130 mm
• Medietemperatur [°C] [Maks.] 120 °C
• Medietemperatur [°C] [Min.] -10 °C
• Monteringsposition Forsynings-/returrør
• O-ringmateriale EPDM
• Pakke, bredde [mm] 178 mm
• Pakke, dybde [mm] 380 mm
• Pakke, højde [mm] 175 mm
• Produktgruppe Ventiler til trykuafhængig flowbegrænsning og regulering
• Produktnavn AB-QM DN50 PN16 3TP
• Reguleringsforhold 1:1000
• Reguleringskarakteristik Lineær
• Reguleringsmembranmateriale EPDM
• Retning Defineret af pil på ventilhus
• Skruemateriale Rustfast stål
• Starttryk [kPa] 30 kPa
• Tilslutninger G 2½ A
• Tilslutningstyper Udvendigt gevind
• Trykklasse PN 16
• Type AB-QM
• Utæthed standard IEC 534
• Utæthedslukkekraft [N] 500 N
• Vandring [mm] 10 mm
• Ventilhusets materiale Gråt jern (EN-GJL-250)
• Ventilkeglemateriale Pc (CW 614N, W.Nr. 1.4305), Cv (CW 614N)
• Ventilstørrelse DN 50
• Ventilsædets materiale Pc (W.Nr. 1.4305), Cv (W.Nr. 1.4305)
