Grundfos TPE3 65-180-S cirkulationspumpe 50Hz 3 x 380-500 V. - VVS

Grundfos TPE3 65-180 S-A-F-A-BQQE-HDCEttrins tørløberpumpe med spiralhus og inline suge- og trykstuds med samme diameter. Pumpen er af top-pull-out-konstruktion, dvs. pumpehovedet (motor, topstykke og løber) kan demonteres ved vedligeholdelse og service uden at pumpehusets rørforbindelser berøres. Akseltætningen er i henhold til DIN EN 12756. Pipework connection is via PN 16 DIN flanges (EN 1092-2 and ISO 7005-2). Pumpen er forsynet med en kappekølet synkronmotor med permanente magneter. Motorvirkningsgraden er klassificeret som IE5 i overensstemmelse med IEC 60034-30-2.

Motoren har en frekvensomformer og PI-regulator i klemkassen. Dette muliggør trinløs regulering af motorens hastighed og dermed tilpasning af ydelsen til et givet behov. Pumpen er forsynet med en kombineret temperatur- og differenstryksensor. Styringer:Frequency converter: Built-in

Medie:

• Pumpemedie: Vand
• Væsketemperaturområde: -25 .. 120 °C
• Væsketemperatur under drift: 20 °C
• Massefylde: 998.2 kg/m³

Teknisk:

• Pumpehastighed som grundlag for pumpedata: 4470 omdr/min
• Nominelt flow: 37.2 m³/h
• Nominel løftehøjde: 11.9 m
• Aktuel løberdiameter: 78 mm
• Kode for akseltætning: BQQE
• Kurve tolerance: ISO9906:2012 3B2

Materialer:

• Pumpehus: Støbejern
• EN-GJL-250
• ASTM class 35
• Løber: Composite
• PES+30% GF

Installation:

• Omgivelsestemperatur: -20 .. 50 °C
• Max. driftstryk.: 16 bar
• Max. tryk ved nævnte temperatur: 16 bar / 120 °C
• Tilslutningstype: DIN
• Tilslutningsstørrelse: DN 65
• Trykklasse for rørtilslutning: PN 16

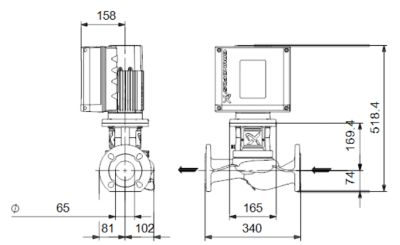

• Afstand indgang - indgang: 340 mm
• Flangestørrelse på motor: 56C

Elektriske data:

• Motortype: 90SB
• IE Virkningsgradsklasse: IE5
• Nominel effekt P2: 1.5 kW
• Netfrekvens: 50 / 60 Hz
• Mærkespænding: 3 x 380-500 V
• Mærkestrøm: 3.05-2.50 A
• Cos phi - effektfaktor: 0.90-0.83
• Nominel hastighed: 480-5900 omdr/min
• Virkningsgrad: 89.1%
• Motorvirkningsgrad ved fuldlast: 89.1 %
• Kapslingsklasse (IEC 34-5): IP55
• Isolationsklasse (IEC 85): F
• Motornr.: 99138037
