Grundfos TPE3 32-200-S cirkulationspumpe 3x400V 50Hz - VVS

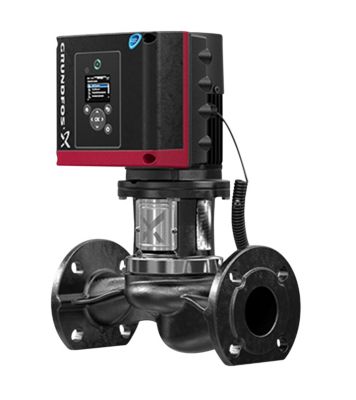

Grundfos TPE3 32-200-S A-F-A-BQQE

Ettrins tørløberpumpe med spiralhus og inline suge- og trykstuds med samme diameter. Pumpen er af top-pull-out-konstruktion, dvs. pumpehovedet (motor, topstykke og løber) kan demonteres ved vedligeholdelse og service uden at pumpehusets rørforbindelser berøres. Akseltætningen er i henhold til DIN EN 12756. Pipework connection is via PN 6/10 DIN flanges (EN 1092-2 and ISO 7005-2). Rørtilslutning foregår via PN 6/10 DIN-flanger (EN 1092-2 og ISO 7005-2). Pumpen er forsynet med en kappekølet synkronmotor med permanente magneter. Motorvirkningsgraden er klassificeret som IE5 i overensstemmelse med IEC 60034-30-2. Motoren har en frekvensomformer og PI-regulator i klemkassen. Dette muliggør trinløs regulering af motorens hastighed og dermed tilpasning af ydelsen til et givet behov. Pumpen er forsynet med en kombineret temperatur- og differenstryksensor.

Styringer:

• Frekvensomformer: Built-in

Medie:

• Pumpemedie: Vand
• Væsketemperaturområde: -25 .. 120 °C
• Væsketemperatur under drift: 20 °C
• Massefylde: 998.2 kg/m³

Teknisk:

• Pumpehastighed som grundlag for pumpedata: 5200 omdr/min
• Nominelt flow: 14.9 m³/h
• Nominel løftehøjde: 13.8 m
• Aktuel løberdiameter: 62 mm
• Primær akseltætning: BQQE
• Kurvetolerance: ISO9906:2012 3B2

Materialer:

• Pumpehus: Støbejern
• EN-JL1040
• ASTM A48-40 B
• Løber: Komposit PES/PP 30 % GF

Installation:

• Omgivelsestemperatur: -20 .. 50 °C
• Max. driftstryk.: 10 bar
• Flange standard: DIN
• Rørtilslutning: DN 32
• Tryktrin: PN 6/10

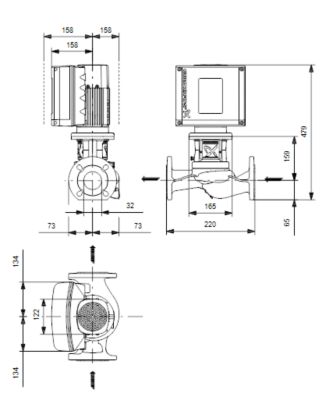

• Indbygningslængde: 220 mm
• Flangestørrelse for motor: 56C

Elektriske data:

• Motortype: 80A
• IE Virkningsgradsklasse: IE5
• Mærkeeffekt - P2: 0.75 kW
• Netfrekvens: 50 Hz
• Mærkespænding: 3 x 380-500 V
• Mærkestrøm: 1.70-1.60 A
• Cos phi - effektfaktor: 0.82-0.66
• Nominel hastighed: 480-5900 omdr/min
• Virkningsgrad: 88.1%
• Motorvirkningsgrad ved fuldlast: 88.1 %
• Kapslingsklasse (IEC 34-5): IP55
• Isolationsklasse (IEC 85): F
• Motornr.: 99138035
