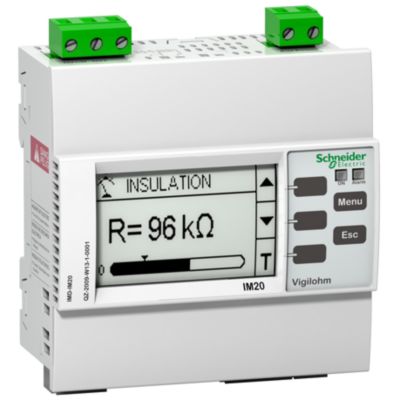

Vigilohm isolationsovervågning IM20 til hospitaler - El-teknik

Denne enhed tilhører Vigilohm-serien designet til overvågning af ujordledede/IT elektriske netværk i overensstemmelse med installations- og produktstandarder. I henhold til IEC-standarder er det obligatorisk at udstyre IT-hospitaler med Isolationsovervågningsenheder (IMD). Denne enhed er dedikeret til overvågning af AC-, DC- og ACDC-medicinske IT-systemer. Den sikrer systemisoleringsmodstand ved at injicere en lav frekvens AC-strøm mellem netværket og jorden. Konfigurationen indstilles i overensstemmelse med medicinske standarder, fra enhedens forside via HMI-skærmen. Indstillingen er relateret til tærskler for isoleringsalarm fra 50 kilohm til 500 kilohm og alarmer for transformeroverophedning og overbelastning. Den overvåger netværk op til 230 VAC, 230 VDC, inden for medicinsk IT-arkitektur og den medicinske IT-transformer. Den sorte og hvide skærm kan vise isoleringsmodstand fra 100 ohm til 10 megohms. Automatisk test starter automatisk hver 5. time og efter behov. Hvis systemisoleringsmodstanden falder under den indstillede tærskel, hvilket betyder, at der opstod en jordfejl, udløses der en alarm gennem IMD-udgangsrelæet inden for 4 sekunder. Når ingen fejl er overvåget, ryddes alarmen, og alarmrelæet vender tilbage til det normale. Enheden kan forsynes fra en 110 V vekselstrøm til 230 V vekselstrøm eller en 125 V jævnstrøm til 250 V jævnstrøm, alt sammen med en tolerance på plus eller minus 15 %. Dette produkt kan installeres på DIN-skinne eller planmonteres. Beskyttelse mod indtrængen på fronten er IP52, IP20 på bagsiden og overspændingskategori III. Overvågningsenheden er udstyret med en RS485-kommunikationsport, Modbus-protokol.
